拼接屏与监控设备连接方案

拼接屏与监控设备是如何连接的,目前拼接屏俨然已经成为了监控后端的主要显示设备,它可以实时展示监控摄像机所传输过来的画面,实现各种显示效果,并且可以实现高清显示。由于拼接屏的高性价比、高稳定性等优势,使得它逐步取代了DLP和液晶监视器,成为监控显示系统的主要显示终端设备。

由于安全防范以及安全管理概念的深入,不管是国家的雪亮工程还是天网行动,还是企业的安全生产管理,通过监控进行远程管理与调度指挥已经成为一种日常有效的管理手段,通过监控摄像机实时拍摄的画面,用户就可以在监控室通过拼接屏看到前言的画面,作为及时反应并发出指令,让整个过程更加有效迅速,但是许多用户却不知道应该如何把前端的监控与后端的拼接屏连接起来,特别是涉及到一些远距离的传输或者监控数量较多的场合时。

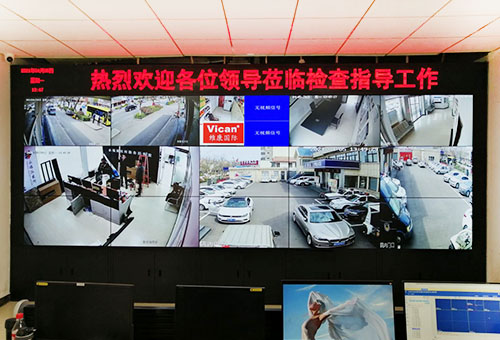

 拼接屏与监控设备连接方案

一、监控显示系统所需要的几种硬件

1、监控摄像机

2、拼接屏

3、解码平台

4、硬盘录像机

5、交换机

6、传输线、连接线


二、拼接屏监控连接方案

首先,我们要先确认用户前端的监控摄像机的数量,不同的数量不仅会决定拼接屏的数量,而且还会根据监控摄像机的码流决定交换机、传输等。把多个监控摄像机通过网线集中在一个交换机,同时通过光纤收发器由光纤传输到后端的接收端,实现信号的远距离传输,同时接入解码器和硬盘录像机,一方面直接把监控图像解码并上拼接屏显示,另一方面可以通过硬盘录像机进行存储。

从解码器引出高清线分别与拼接屏相连接,可以实现整个监控显示系统的闭环,通常拼接屏的数量要根据监控摄像机的数量来定,因为一块屏幕上显示的监控画面是有限的,最好是在16分割以下,所以如果监控画面较多时,拼接屏的数量也要增加。通过控制电脑与监控软件的控制,可以实现监控画面的分配与切换显示。

传输线基本上就是使用光纤、网线、高清HDMI控制线及电源线三种,我们可以根据监控的数量与传输距离选择相应的设备,比如一个几公里外的100个监控点要传输到控制室,这时通常要配多个交换机通过光纤的传输方式把信号传输到后端,通过解码器把视频图像解压后投到拼接屏上显示出来。
