监控大屏显示方案

监控大屏拼接显示方案

目前,大到公安、交警,小到社区、商场、学校等,凡是涉及到安全的都会安装一组监控大屏拼接产品用以保证区域内的安全问题。而在前期设计方案时还要考虑到一系列的问题,包括前端的监控摄像机、传输、解码平台、大屏拼接数量等,只有综合所有的设备发挥各自的功能才可以实现用户想要的显示效果。

一、高清监控IPC的选择

随着高清IP摄像机的发展和产业链的成熟,加速推动了全行业从传统模拟DVR加矩阵方案向着高清化、IP化解决方案方向发展。在设计和建设新一代高清监控系统时,必须从系统的角度去全面考虑高清监控系统的各个环节,而不仅仅只考虑某一个部件。一个完整的基础高清IP监控解决方案包括了高清监控终端(含高清IPC和高清编解码器)、高清NVR(网络视频录像系统)、管理软件、高清显示系统和高清网络交换机的选择。


针对平安工程、智能交通、高端智能建筑、大型企业园区、电力金融等高端专业监控市场主流需求,可以选择枪机、球机和半球三类,可以尽量选择H.265标准算法的设备,像素尽量以200万以上为主,这样可以有效保证视频图像的画质,特别是在放大观看时可以更加清楚的看到内容。

二、传输端

传输端指的是从IPC到交换机、NVR的线材选择,这个可以根据拍摄端与显示端的距离选择使用双绞线还是光缆传输,一般情况下,如果是传输距离在100米以内,则直接使用网线传输即可,像银行监控、工厂生产、家用监控等。如果是传输距离超出100米,远的甚至几公里以外,则需要使用光缆传输,通过光纤收发器进行发射和接收,从而达到由光信号转为数字信号的功能。


三、NVR的选择

NVR包括了支持模拟和数字双接入模式的混合式NVR,全数字式NVR和分体式NVR(管理平台加存储设备)三类。可以根据所要存储图像的时间,IPC的数量进行合理的选择。

四、解码平台

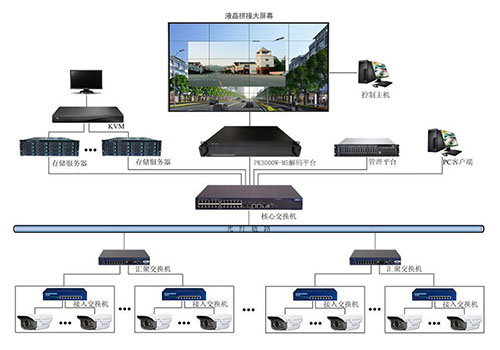

解码平台的作用是将前端的监控图像进行压缩解码上监控大屏拼接显示的一种设备,一般情况下,解码平台都是大型监控显示系统的必备产品,它除了具备实时解码功能以外,还兼备矩阵切换功能,可以更好的分理图像。

一般情况下,我们建议用户的解码器和前端的IPC购买同一个品牌,这样二者才会列好的兼容。而如果早期安装的IPC品牌与后来的不是同一个品牌,则可以购买我公司的PK3000-M5解码器实现对前端不同品牌摄像机的同时解码,起到一个兼容多品牌的效果。在解码能力上,可以实现2路4K,8路1080P,16路720P,32路D1,并支持画面复合等多种特殊效果,适合解码高清标准图像码流非标格式图像,适用范围广。

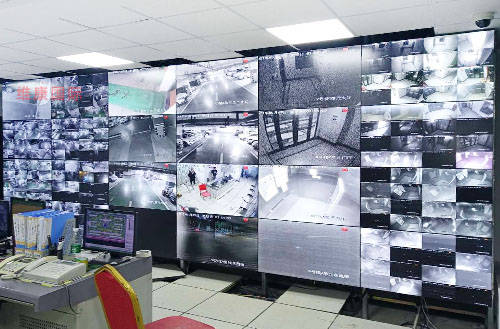

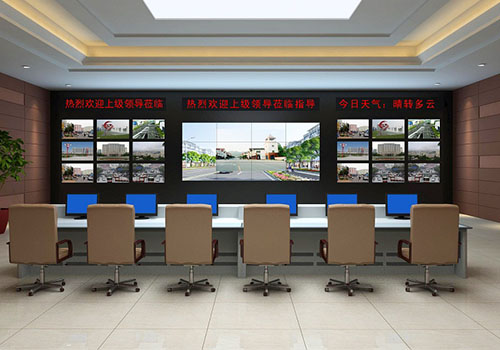

五、监控大屏拼接显示屏

整个大屏拼接显示系统的最终输出设备,主要使用液晶拼接屏和DLP拼接显示屏两种,其中以液晶拼接屏为主,目前市场主要使用的三星和LG两款面板,尺寸为46、49、55、65等尺寸,拼缝从双边5.3mm到3.5mm、1.8/1.7mm、0.88mm不等,根据不同的使用需求,可以达到屏幕分割、跨屏、叠加漫游等显示效果,如果是用于大型的公安监控指挥中心,可以在全部视频图像上屏显示中,单独调出某一路视频信号进行放大观看。需要注意的是在选择大屏拼接的数量上,一是要结合安装空间的大小,二是要考虑监控画面的数量,尽量在满足同时上屏显示的同时还可以尽量放大分割画面的数量。
