LCD拼接屏方案,液晶拼接屏技术解决方案

LCD拼接屏方案也被称之为液晶拼接屏技术解决方案,针对不同的应用与显示功能设计相应的大屏显示系统及相应的软硬件,实现各种拼接显示功能,如视频监控显示、会议、展览展示等平台。所以通常情况下,LCD拼接屏方案会根据不同的应用而有很大的差异化,比如用在显示监控的场合与用在开会的场合在LCD拼接屏的选择与控制设备的使用中就有明显不同,所以在设计方案之初要更加有针对性,我们接下来将通过目前主要应用的监控显示与会议显示这两大场景为对象,在硬件方面进行详细分解。

一、监控、指挥控制应用解决方案

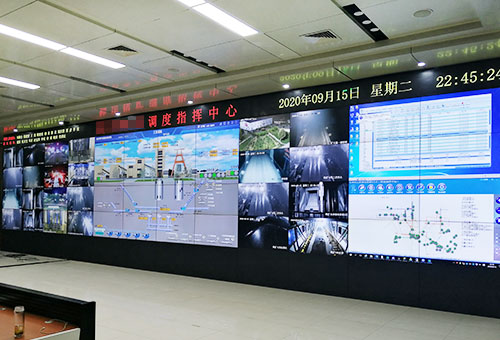

如果是用在一些以显示监控视频为主的监控室、指挥调度中心等场合,通常来说主要用到的硬件产品包括LCD拼接屏、解码器、外置图像处理器、高清线及网线、硬盘录像机、控制电脑、前端的监控等。

 LCD拼接屏方案,液晶拼接屏技术解决方案

前端的监控通过传输到后端的控制室,通过硬盘录像机进行存储,再通过解码器最终在LCD拼接屏上面显示出来,主要的硬件包括LCD拼接屏和解码控制平台。

LCD拼接屏是整个监控显示方案的核心产品,它承担着最关键的画面输出显示任务,目前LCD拼接屏的种类也比较多,尺寸、拼缝规格有很多种,不过对于监控显示用途的用户来说,大多数都比较注重性价比因素,所以对于产品方面也没有过多的精细化要求,比如在尺寸方面,常规的46寸和49寸用的就比较多,因为尺寸越小价格也越加实惠。另外在拼缝的选择中,一些宽拼缝的LCD拼接屏在价格方面也比超窄边的产品更有优势,多以3.5mm为主,偶尔会用到1.8mm或者1.7mm拼缝的产品,毕竟在显示监控视频时,多是以单屏内分割的形式存在,跨屏需求并不多。

此外,解码器是监控显示系统中常用到的一种控制设备,它负责把前端传输过来的图像处理后在LCD拼接屏上面显示出来,也是整个方案非常重要的一环,它可以达到信号的分配与切换,单屏实现最大64分割画面显示等功能。当然如果是一些特殊的场合需要用到跨屏叠加与漫游等功能,还需要添加一台外置图像处理设备来实现。


二、会议、展厅、大数据显示解决方案

随意LCD拼接屏的拼缝越做越小,其拼接显示效果也得到很大的提升,所以在一些会议室或者展厅等场合也开始引入LCD拼接屏方案,毕竟LCD拼接屏清晰度要比LED更好,在这些场合,硬件设备基本上就以LCD拼接屏、矩阵、电脑为主。

由于使用场合不同,在一些会议室或者展厅等场合,对于画面的显示效果要求更高,所以在选择LCD拼接屏方案时更加倾向于使用一些小拼缝的产品,比如0.88mm液晶拼接屏就是常用到的一种,这种型号的屏幕拼缝更小,在拼接后整个屏幕的视觉阻碍感更小,整体体验度更好。特别是一些会议室或者展厅,会经常播放一些PPT或者数据、视频,这时小拼缝的LCD拼接屏更有优势。

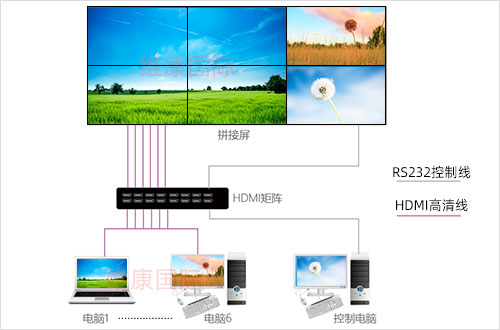

在控制端,由于大多以显示电脑信号为主,所以控制设备多以矩阵为主,并且它支持前端多台电脑同步输入,实现信号的任意切换,并且一个大屏上可以同时显示多个图像。

当然除了硬件部分还有软件方面的方案,针对不同的功能还要搭配相应的软件来实现,这个需要根据具体需求再进行分析设计,总之一个完整的LCD拼接屏方案分为两大部分,硬件和软件,再根据不同的功能进行细分。
