工业监控大屏幕显示系统方案

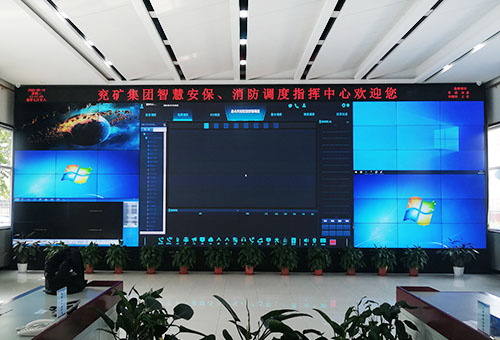

工业监控大屏幕显示系统指的是专业用在工业商业场合用来显示视频监控图像的显示设备,用来辅助企业的安全管理,在一些大型的生产型企业中应用的越来越多,比如一些煤矿企业、石油化工等生产企业内,为了保证生产安全实现远程指挥,通常都会打造一个监控指挥中心,而一个监控大屏幕就承担着连接前端的监控与后端的显示的作用。比如我公司就在一些大型的企业中装有大量的工业监控大屏幕的案例,比较知名的有中国石油、兖矿集团、莱芜钢铁、山东炼化、亚通石化、鑫盛热力、皖北煤电集团、潍钢集团等。

一个综合的工业监控大屏幕显示方案有几个重要的组成部分,除了显示大屏以外,还包括前端的监控系统、传输、解码控制系统。而不同的显示场合也需要不同的设计方案,特别是仅监控大屏幕就有多种选择。


一、监控大屏幕的种类

目前,可用于显示监控的大屏产品主要是液晶拼接屏和DLP,虽然也有的客户会用LED屏,但是其解码功能太弱,清晰度也低,所以并不是应用的主流,而监视器虽然也有应用,但是其无法拼接,自然也不列入备选,我们主要分析一下液晶拼接屏和DLP两种技术的优势和劣势。

1液晶拼接屏

当下监控显示市场应用最为广泛的一种大屏幕,它的外观与电视类似,而且同样采用的是LCD液晶技术,只不过它可以拼接,而且面板是工业级的,可以达到24小时连续开机使用要求,它具有超薄超轻等特点,安装也更为方便,它的优势主要表现为以下几点:

高分辨率,屏幕清晰,可以实现4K显示功能;

高亮度,屏幕不反光;

高对比度,色彩对比度高,画面丰富炫丽;

价格比较亲民,整体性价比高;

现在不管是大型的工业监控指挥中心,还是中小型的监控室,液晶拼接屏都是显示端的首选,这都与它本身的技术优势相关。

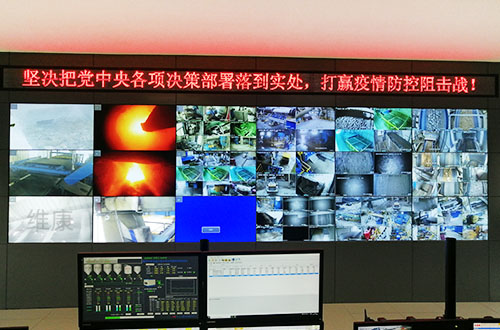

工业监控大屏幕显示系统方案

2DLP

DLP同样是一款专业用来显示监控视频的显示屏,它不同于LCD液晶的背发光技术,它是通过一种芯片通过数字光学处理显示图像,在前几年液晶拼接屏没有大面积普及之前,DLP一直是视频监控显示中的主要产品。但是近几年由于液晶拼接屏的性价比不断突出,特别是拼缝越来越小,价格越来越低之后,DLP的优势已经不再,所以目前几乎是处于边缘化的程度。它的主要优势包括两点:

拼缝小,只有0.2毫米,而液晶拼接屏最小的也要0.88毫米;

画面柔和,整个屏幕所呈现出来的监控画面更加细腻。

相比于它的优点,DLP的缺点同样突出,比如它的价格昂贵、体积较大安装不便、占用空间、亮度低导致反光严重等,所以现在它作为监控大屏幕的使用率并不高。(dlp大屏和led区别,分别有哪些优势


二、前端监控信号

一般情况下,在工业显示中,一般都会在区域内装有大量的监控设备,比如生产车间、厂区等,一方面保证区域安全,一方面保证实时对前端的人员进行远程指挥,通常来说会根据需要安装各种型号的监控摄像机,比如枪机、球机等,现在监控都已经完成了数字化,清晰度都达到了200万以上的像素,过去的模拟摄像机已经逐步淘汰,所以我们在选择摄像机时,一定要选择清晰度好的网络摄像机。

三、传输

一般情况下在工厂内监控摄像机距离后端的控制室的距离都不会太远,这时传输方式可以选择网线,只不过根据监控的数量与码流配置相应的交换机即可,然后汇聚到后端的监控室后,通过核心交换机进行交汇,再连接到硬盘录像机进行存储图像。

四、解码控制平台

把监控图像传输到后端后,需要通过解码设备把视频图像投放到监控大屏幕上面,这时需要通过解码器来解决,它可以实现将监控图像均匀地分布在监控大屏幕上面,或者是整屏显示,或者是单屏分割多个监控画面显示,根据不同的监控设备与监控的数量我们也要选择不同输入与输出的解码器。

在硬件组成部分中,一个完整的工业监控大屏幕显示系统基本上就包括以上几个组成部分,另外还需要安装相应的软件,比如大屏的软件、解码器的软件等,用来控制整个系统的显示方式,这就需要因地制宜了,因为每个场合的需求都是不一样的需要单独进行配置。
