拼接屏监控室方案效果图

拼接屏最常用的场合就是各种监控室,而根据不同的应用需要不同的解决方案,通常前期还会根据客户的现场安装情况设计效果图及尺寸图等,比如在公安交警部门或者大型的企业,都需要监控显示系统来保障区域内的安全,实现更加智能化的管理与指挥调度,这时就会有一些比较大型的监控场合,监控视频的数量较多,通常会有几百路,比如交警监控室,需要将区域内所有的监控图像全部投到拼接屏上显示出来,而在一些企业中,通常监控的数量不是很多,这时就不需要太过复杂的配置,整体设计也会更加简单,所以我们首先要明白,不同的监控显示场合配置的显示方案定然是不一样的,其次,要学会根据现实情况及整体预算来确定使用拼接屏的数量及解码方式等。

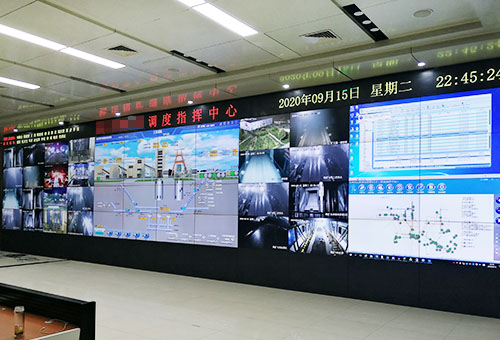

 拼接屏监控室方案效果图

一、根据监控的数量确定拼接屏

首先,我们要知道我们前端总共有多少路监控视频需要上拼接屏显示,需不需要同时显示出来,控制室的宽度与高度,操作台距离拼接屏的距离有多少米,这些条件都将决定着拼接屏最终的安装数量。

比如我们有100个监控点,需要同时上拼接屏显示,操作台距离拼接屏的距离在3米左右,这时我们要考虑到3米的距离一块拼接屏上面分割监控画面的数量不宜超过9路,如果超过9路达到了16路甚至更多,会导致用户看不清上面的内容,如果用9路分割,那么我们就需要12块拼接屏拼接才能保证所有的监控图像同时上屏显示出来。这时我们通常会采用三行四列的拼接方式,然后再根据房间的宽度与高度选择使用哪种尺寸的拼接屏合适,因为拼接屏的尺寸越大,宽度及高度越大,但是相应的显示画面也会较大。

在确定了拼接屏的数量以后,我们还要确定几项关键的参数,比如拼缝,拼缝指的是拼接屏拼接后两块屏幕之间的物理宽度,通常以毫米计算,主流的有5.5毫米、3.5毫米、1.8毫米、1.7毫米、0.88毫米等几种,拼缝越小拼接效果越好,但是价格也会更贵,基本上显示监控多是分割画面,很少用到全屏显示,所以拼缝不需要用太小的,像3.5毫米的就可以,性价比非常高。其次,还要根据现场的采光环境选择使用哪种亮度的拼接屏,如果光线一般用低亮的即可,如果采光非常好的情况下,则建议用高亮的。


二、确定解码方式

既然是用在监控显示中,那么就需要对视频进行解码,如果是小型的监控网络直接用硬盘录像机投到拼接屏上就行,而如果是监控数量较多,这时就需要统一的进行管理与分配,通常就会使用解码器,它可以实现多种显示功能,比如在一块拼接屏上面分割最多64路监控图像同时显示,还可以实现跨屏拼接等功能。

三、安装方式

采用何种安装方式需要根据不同的现场环境来定,一般情况下监控室使用最多的是机柜式安装,通过钣金打造一个像柜子一样的框架,把拼接屏固定在上面,下面还可以放置解码器等设备,后期不再需要装修,另外在墙体是承重墙的情况下还可以采用壁挂式安装,直接把拼接屏挂在墙上,简单便捷。

同时在整个拼接屏监控显示方案的前期,还需要根据用户给出的现场尺寸设计一个CAD尺寸图和3D效果图,让用户可以清晰地看到安装出来后拼接屏整体的样子,以及尺寸占用情况,这样整个方案的设计就初步完成。
