怎么把电脑监控投到大屏幕上

在一些监控室,通常会通过电脑把监控摄像机的图像投到大屏幕上,实现集中控制以及监控信号的分配等功能,这时许多用户往往不知道如何配置设备,如何进行操作等,是否需要解码器还是直接用硬盘录像机上大屏。其实根据不同的场合,不同的监控数量,不同的功能,一个监控大屏幕显示系统所需要的设备是不一样的,上大屏的方式也就不一样,所以就分为几种方式。在此之前我们就先要了解一个监控大屏幕显示方案分为几个部分,基本上以下几个组成部分是必不可少的。

1、大屏(通常是液晶拼接屏DLP

2、监控摄像机

3、硬盘录像机(存储监控图像)

4、解码平台(解码图像并投屏,兼备矩阵功能)

5、传输线(电源线、网线、光纤等)

6、交换机(根据监控的码流配置)

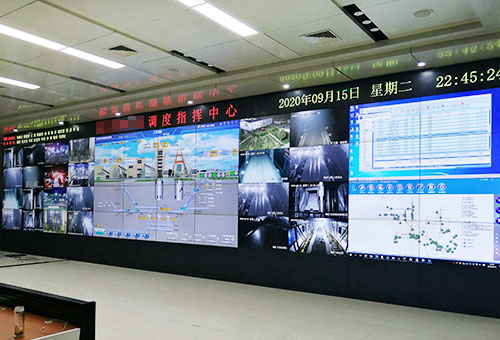

 怎么把电脑监控投到大屏幕上

一、小型监控系统投屏方式

如果是一个小型的监控室,如门卫室、物业或者家庭使用的监控,通常监控的数量也就在十路左右,这时整个系统的组成就比较简单,大屏可能用一个大尺寸的电视或者监视器,电脑用来存储图像当作硬盘录像机使用,由于不用拼接,所以构成极其简单,直接把监控摄像机的传输线连接到交换机接入电脑即可,如果要接入大屏,直接从交换机引线接入即可。

如果没有电脑,这时就会加装一个硬盘录像机用来存储监控图像,也可以直接投到大屏幕上。


二、中大型监控系统投屏

如果是监控数量较多或者大屏使用液晶拼接屏的场合,这时为了更加方便的解码与调整信号的分配,通常会增加一个解码平台,这个解码平台的功能就是把监控图像解压后投到大屏上,并且它具有信号切换,最大支持单屏64分割画面的功能,同时还可以实现预监、回显等功能,调取录像也更为方便。

解码平台的选择要根据前端监控的数量、大屏幕的数量来决定,比如前端有100个监控图像,用9分割的方式显示时就需要11~12块大屏拼接,解码平台就可以选择一个12路输出的,这里需要注意一点,那就是解码平台最好与前端的监控摄像机统一品牌,以达到兼容的效果。

如何把监控投到大屏幕是一个监控系统最基本的问题,根据不同的场合和功能其投屏方式也不同,所以就需要根据具体的需要出具详细的方案,但是总的组成部分就是以上六个组成,其它可能会一些特殊功能再进行增加,如分布式管理增加节点设备,实现叠加漫游再增加外置图像处理器等。
