液晶拼接屏开窗漫游、叠加、分割功能如何实现

我们在参与一些政府的液晶拼接屏招投标项目时,清单上往往会对液晶拼接屏有一些要求,比如要实现开窗、漫游、叠加显示、32路分割等。这时为了响应标书要求,我们就会找到能实现这些功能的液晶拼接屏厂家来合作,以提高中标率,那么这些显示功能应该如何实现呢?

需要给大家说明的是,液晶拼接屏无论如何拼接它只是一个大显示器,它承担的主要功能是显示,所以要想实现更多的显示功能还要依靠控制设备,常见的控制设备主要包括分配器、矩阵、外置图像处理器、解码器等。

 液晶拼接屏开窗漫游、叠加、分割功能如何实现

一、什么是开窗、漫游、叠加功能

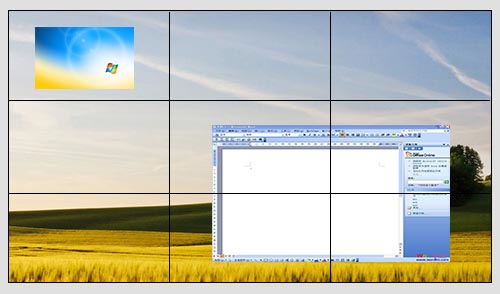

开窗功能就是在一块液晶拼接屏的上面再显示一个图像,并且可以在一组屏上显示多个;漫游指的是可以使一个图像在整个屏幕上的任意位置显示,并且可以自由拖动,实现跨屏功能;叠加指的是在一个图像的上面再显示一个图像,它是开窗与漫游的综合体,即要能开窗,还要能漫游。

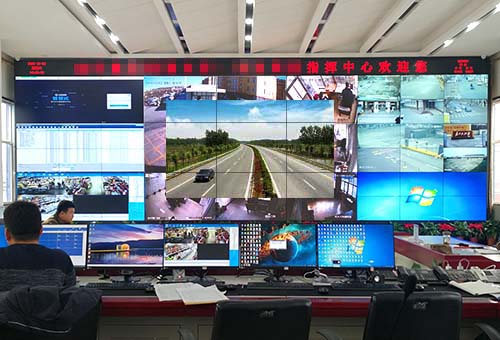

这种开窗、漫游、叠加的功能大多用在一些信号源较多的场合,比如一些公安、交警、政府指挥调度中心等场合,有时需要对单一图像进行放大显示,这时就用到跨屏功能,常规的解码器或者矩阵就无法实现。

二、用什么方法实现

而要想实现开窗、漫游、叠加这三种功能一般的分割器和矩阵是无法实现的,只能是使用外置图像处理器,我公司的型号为PK3000,它是一种功能非常强大的信号处理设备,兼备矩阵功能,同时还能解码视频监控,可以实现画中画,也就是开窗、叠加功能,同时还能使一个图像漫游显示在整个液晶拼接屏的任何一个位置,实现跨屏显示功能。

除了实现以上三种功能以外,外置图像处理器还可以实现4K显示、单屏分割解码等,可以说它是矩阵与解码器的结合体。


三、各控制设备不同的功能

分配器:实现一个大画面显示,或者每块液晶拼接屏都显示一个同样的内容,信号源只能是一台电脑。

矩阵:在分配器的基础了,可以实现多台电脑输入,并且每块液晶拼接屏都可以显示一个画面,但是不能跨屏。

解码器:包含矩阵功能,同时可以解码视频监控图像,可以实现单屏单画面、单屏多画面分割(包括4路、9路、12路、16路、32路、64路)显示,但是不能跨屏显示,只要是监控显示就必须要用解码器。

外置图像处理器:兼备矩阵与解码功能,同时实现叠加漫游、画中画、叠加等显示功能,显示功能更加强大。

推荐查看:指挥调度中心监控大屏幕用液晶屏拼接还是dlp或者led屏?

本文由维康国际编辑发布,转载请说明出处:http://www.vcaf.cn
