拼接大屏方案怎么设计

拼接大屏方案指的是在前期项目的规划和设计,比如需要多少块屏幕拼接,显示的内容及信号如何上屏,后台的信号如何分配,以及多个异地间的信号如何集中在一个大屏幕上显示等。那么这种方案如何设计呢?

一、选择使用哪种拼接技术

不同的显示需求所使用的拼接技术也不一样,目前主流的拼接技术包括Lcd液晶拼接、led拼接、dlp拼接等三种。

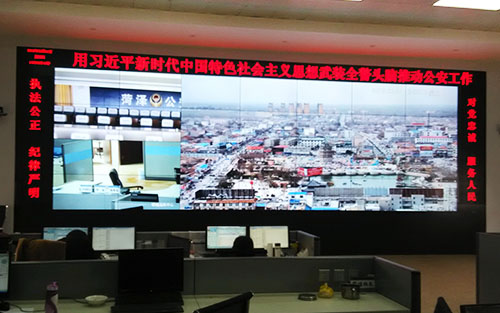

它们在技术组成及显示效果方面各不相同,比如lcd液晶拼接屏主要应用于安防监控、会议、展厅等场合,这是因为它面板稳定并支持24小时连续开机,并且分辨率高,所以它的屏幕所展示的图像更加清晰,适合近距离观看,显示效果和电视差不多,只不过它的屏幕更大,边框更窄,面板更耐用。

 拼接大屏方案怎么设计

而led拼接大屏方案则主要应用在广告宣传、展览展示场合,比如发布会、报告厅、户外广告屏等。这是因为Led具有可防水性,可以用在户外,另外由于它的屏幕没有拼缝,所以它更适合显示整屏图像,但是由于其分辨率较低,所以只能用在一些远距离观看的场合。另外由于其亮度较高,所以不适宜长时间观看,会比较刺眼。

而DLP是一种光源折射显示技术,它与lcd一样也主要用在监控、会议显示中,但是由于其价格较高,性价比一般所以用的人越来越少,它相比于液晶拼接最大的优点就是拼缝小,只有0.2mm左右,多用于电视台、指挥中心。

二、有多少信号源上屏

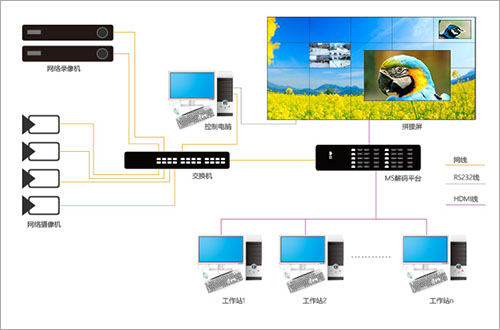

无论哪种拼接大屏方案都会涉及到信号源上屏的功能,一般的信号源都是监控信号或者电脑信号,这时要提前根据监控视频的数量及硬盘录像机的数量,或者电脑的输入数量决定采用多少块大屏。比如总共有45个视频监控,采用9分割显示,则需要6块拼接大屏即可满足要求,如果采用单屏4分割显示,则需要12块屏。

另外就是电脑信号较多时,需要根据数量配备相关的矩阵,以实现各信号的切换等功能。


三、设计多少块拼接大屏

拼接大屏方案的核心就是显示屏,这里最重要的就是屏幕的数量,这除了与预算范围有关以外,还与信号的数量,安装位置的大小相关,这个可以根据房间的尺寸选用不同尺寸的大屏,并且对离地高度、维护空间等提前规划。

现在主流的液晶拼接屏尺寸有46、49、55、65寸等,面板主要使用的三星和LG的,拼缝更是多种多样,可以根据对显示效果的要求选择使用各拼缝的产品,如3.5mm、1.8mm、0.88mm等,甚至是使用0mm无缝拼接屏。

四、安装方式

现在主流的安装方式包括壁挂、支架、机柜等,这个要根据实际的安装环境来设计,如果拼接大屏的数量较少,背景墙可以承重则可以直接壁挂在上面,而如果不能承重,数量又比较多,可以采用落地支架或者机柜的安装方式。

另外,如果安装位置太小没有后维护空间,还可以设计成前维护的方式,总之,整个拼接大屏方案所涉及到的就是采用何种拼接技术,拼接数量以及信号源如何上屏分配显示等问题,再具体就是方案的详细细节,每个场合可能都会略有区别,还需要个性化设计。
