液晶拼接大屏幕信号几进几出是什么意思?

在打造一个液晶拼接大屏幕显示系统时,往往供应商会问我们需要几进几出的信号处理器,比如分配器有1进4出,矩阵有4进8出等,还有解码器、外置图像处理器等都是这个概念,那么几进几出是什么意思呢?

一个液晶拼接大屏幕系统的组成除了包括显示屏幕以外,最重要的就是后端的信号处理设备了,它也决定整个屏幕的显示功能,比如整屏显示一个大画面,同时显示多个小画面,在某一块屏幕内分割多个画面显示等,这时候就需要根据我们的需求来配置信号处理设备。比如如果只有一路信号,平时都是整个液晶拼接大屏幕显示一个大画面使用,比如会议室、展厅,这时只需要配备一个分配器即可,几进几出指的就是一台电脑信号进,出就是有多少块屏幕,如果有4块屏幕拼接,就用1进4出即可。

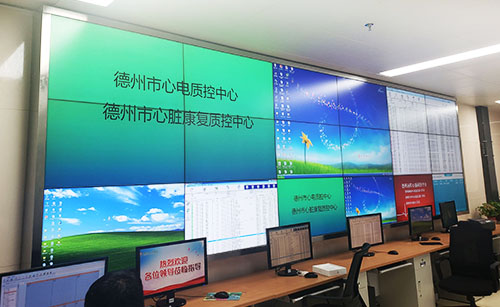

 液晶拼接大屏幕信号几进几出是什么意思?

所以说,几进几出指的是信号及解码设备,几进就是指有几台电脑信号或者硬盘录像机的信号输入,而有多少块大屏也就需要几出。比如有4台电脑输入,12块大屏,则需要配备一台4进12出的矩阵。

所以我们在选择使用几进几出的信号处理设备时,首先要明确我们有几个信号需要上屏显示,液晶拼接大屏幕的数量是多少,这样才能选择合适的设备。而除此以外,我们还要搞清在什么时候配备什么设备。

分配器:在只有一路信号输入,通常用来显示一个大画面时,使用分配器,根据液晶拼接大屏幕的数量,现在分配器有1进4出、1进8出、1进16出等。

矩阵:在分配器的基础上,矩阵的功能更加强大,它支持多个信号源输入,并且可以同时显示在大屏上。比如我们有3台电脑信号需要上屏显示,总共15块屏,这时可以配置一台4进16出的矩阵实现各信号的切换及同时显示都可。


解码器:专业用于视频监控信号的解码上屏,前端与硬盘录像机相连,除了包含矩阵的功能以外,它还可以实现单屏幕分割显示功能,比如在一个屏幕内显示最多64路图像,这样就大大提高了液晶拼接大屏幕的利用率。

图像拼接处理器:在一些大型的指挥中心,除了需要拼接、解码功能以外,有时还会用到跨屏、漫游功能,比如把某一路图像放大跨多块屏幕显示,在上面再显示一路图像等,相比于解码器功能更加强大。

综上所述,液晶拼接大屏幕几进几出就是指的信号处理设备,有几台电信信号或者监控信号就是进的数量,而出的数量就是大屏的数量。一般情况下,进和出的信号数量都是双数,一定要保证输入与输出大于实际的信号与屏幕的数量才可以。
