液晶拼接监控显示系统由哪几部分组成

近几年,液晶拼接监控显示系统成为了城市各领域安全管控中的必备,如公安执法、交通管理、能源生产、学校安全等都离不开监控的作用,通过前期的监控拍摄与后端的显示,使得人们在控制室内就可以看到前方所发生的内容,并且还具备回看录像等功能,整体来看液晶拼接监控显示系统主要包括以下几个部分。

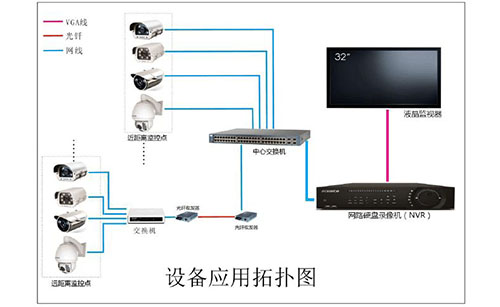

 液晶拼接监控显示系统由哪几部分组成

一、监控

负责前端的图像采集,已由过去的模拟监控全面发展成为了现在的网络监控,通过网线或者光纤进行传输,通过交换机进行设备的汇集,然后再接入硬盘录像机进行储存,以方便回看录像。

目前市场上的监控产品已经非常成熟,基本上普及了网络传输H.265协议,像素包括100万、130万、200万、800等,根据安装环境的不同包括红外摄像机与非红外摄像机,根据拍摄距离及拍摄功能分为枪机、球机等,如交通路口中的违章、超带、闯红灯等都是使用的枪机,而违法停车拍摄基本上都是用的球机。

二、显示设备

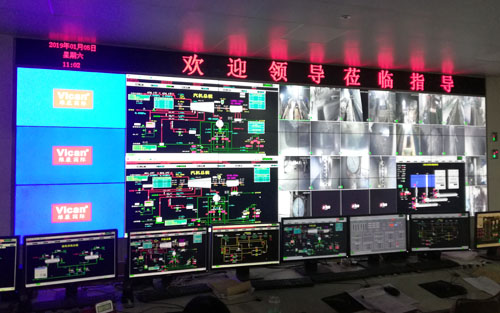

整个液晶拼接监控显示系统的核心设备,采用的是工业级的did液晶拼接屏,面板经过特殊处理后可以经得起全天24小时连续开机的要求,目前市场上的液晶拼接屏大多都是采用的三星或者LG的面板,尺寸主要以46、49、55、65寸等为主,并且拼缝选择较多,大的有5.3mm、3.5mm,窄的可以达到双边0.88mm,拼缝越小拼接效果越好。


通过解码平台对监控图像进行压缩解码后再通过高清线上传到液晶拼接屏,则所有的监控画面就可以全部呈现到屏幕上,利用控制电脑可以让监控画面单屏分割、跨屏、整屏等多样化显示。所有的这些显示功能都是利益于液晶拼接屏本身的可拼接功能,目前单块液晶拼接屏最多可以实现64路监控图像分割显示,以保证几百路监控画面可以均匀分布显示在大屏幕上。

三、解码平台

监控拍摄了画面后除了要存储在硬盘录像机以外,最后在控制室内如果想要上屏显示还需要解码后才能显示,这时就需要用到解码器,一般情况下,解码器的品牌与前端监控的品牌最好一致,否则存在兼容问题,而如果前端的监控有多个品牌,也可以采用我公司的万能解码平台解决,它可以兼容目前市场上大部分的主流摄像机品牌。

四、存储

整个液晶拼接监控显示系统的画面仓库,所有的拍摄后的画面都会进入到硬盘录像机中进行存储下来,以方便后期的回看保存等,根据硬盘的大小,存储时间也有长有短。

五、传输

如果监控与控制室的距离在一百米以内,则可以使用网线直接传输即可,而如果是相隔几千米,如交警监控中心与各路口的监控,则需要使用光纤传输,外搭配收发设备,以达到远距离的传输。

随着安防行业的发展,液晶拼接监控显示系统广泛使用于各种的执法、生产等安全管理领域,近几年随着民用市场也开始使用监控设备,如小区、酒吧、企业、银行等,组建一个监控显示系统也变得非常正常。

相关新闻:显示监控用液晶拼接屏还是LED显示屏?
