LCD拼接屏监控显示方案

LCD拼接屏是显示视频监控的主要设备,而针对不同的监控场合也需要设计不同的LCD拼接屏监控显示方案,比如监控的数量、传输的距离、显示方式等都影响着LCD拼接屏的数量与相关设备的配备。通常情况下,在方案前期都需要根据用户的具体需求设计详细的连接拓扑图与效果图,再配置相应的产品,最后完成安装与调试。

随意监控的普及,在各种执法场合、企业、民用场合都开始利用监控辅助安全方面的管理,这时还要增加显示产品,用来显示监控画面,通过传输与解码设备形成一个完整的监控网络显示系统,在整个方案的组成中,主要包括以下三种组成部分。

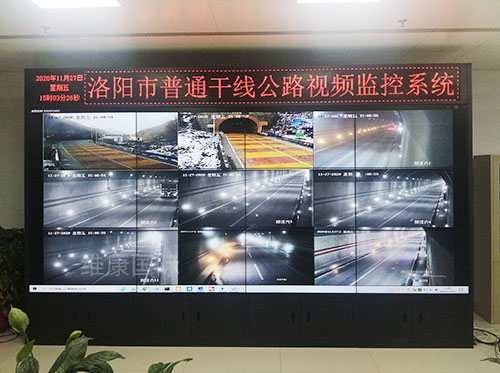

 LCD拼接屏监控显示方案

一、前端的监控部分

监控摄像机的主要工作是用来拍摄图像,比如交警支队,在各大路口都会安装各种型号的监控,用来实时拍摄画面。根据不同的功能会有不同的监控型号,比如枪机、球机等,有的适合拍摄远距离,有的适合360度拍摄。

监控的数量不同会直接影响后端LCD拼接屏的数量,比如我们有200个监控点,用常规的9分割显示的话,大概需要22LCD拼接屏拼接,而如果只有20个监控点,那么用4LCD拼接屏即可。

如果监控的品牌不一致,那么我们还需要考虑到解码兼容,因为不同的监控品牌会有不同的软件,不过我们可以通过一个万能解码器来解决。

此外,不同的监控的像素也决定传输端的配置,比如交换机等,因为码流不一样,对于传输与控制设备的配图要求也不一样。


二、LCD拼接屏部分

LCD拼接屏的规格有很多种,包括面板的品牌、尺寸大小、拼缝大小、亮度等,不同的规格在价格、显示效果等方面都有差异,除了考虑监控的数量以外,我们还要根据现场的安装位置及空间决定LCD拼接屏的拼接数量,也就是适合安装多少块LCD拼接屏,尺寸用哪种合适,是用主流的55寸还是性价比更高的46寸和49寸。另外它的拼缝也有多种,从大到小,大的能达到3.5mm,小的只有0.88mm,拼缝越小拼接效果就越好,不过用在监控显示中,LCD拼接屏也没有必要用太小拼缝的,像3.5mm或者1.8mm的就完全可以满足显示要求。只外在亮度的选择中,目前监控室采光一般的情况下都是用低亮的产品,亮度只用在一些阳光有直射或者采光非常好的场合。

目前,国内的LCD拼接屏生产厂家多是采用进口面板或者国产面板,比如三星、LG就是进口面板的代表,长期以来应用量也非常多,稳定性也得到了用户的认可。不过最近几年国产面板品牌开始崛起,比如京东方、华星光电、群创等液晶面板也越来越稳定,用的也越来越多。


三、控制解码部分

监控与LCD拼接屏之间,还需要一些设备来控制实现监控图像的显示,比如解码器、交换机、硬盘录像机等,其中解码器主要用于把输入的视频监控画面解码后患传输到LCD拼接屏上,并实现各种显示功能,比如画面分割、跨屏拼接等,通常它都需要单独的软件来控制。其次交换机主要是用来交换信号与集中信号,硬盘录像机用来存储信号,方便后期调取录像。

如果是一些小型的监控室相对来说LCD拼接屏的数量不会太多,方案设计也比较简单,而如果是一些大型的指挥调度中心,则需要考虑远距离传输,信号的流畅度与分布式处理等,实现更加强大的功能,所以方案相对来说会比较复杂,需要针对具体的情况来设计。

相关内容:监控显示器和电脑显示器一样吗
