LED显示屏封装是什么意思，LED封装方式的概念

在LED显示屏的生产过程中，封装是至关重要的一环。现在在市场上听到COB封装越来越多了，但是传统的SMD封装仍然还在市场上占有很大的份额，那么上述两种不同的封装方式都是什么意思呢？

总的来说，LED显示屏封装是指将发光二极管芯片与其他组件集成到封装体内的过程。目前主要有两种方式即SMD以及COB封装。

一、LED显示屏封装的具体解释

LED显示屏封装技术的核心在于将LED芯片通过特定的方式固定在基板上，并进行电气连接和封装保护。封装过程中，通常会在芯片表面和空气之间涂覆一层封装胶，这不仅能减少光子在界面的损失，提高取光效率，还能防止芯片在空气中长期暴露或遭受机械损伤而失效，进而提升LED显示屏的稳定性和寿命。

二、主要封装方式：SMD和COB

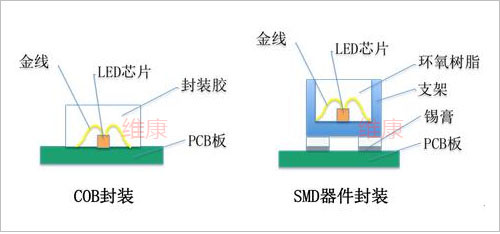

1. SMD封装

SMD封装是将LED芯片封装成灯珠，再通过表面贴装技术（SMT）焊接在PCB板上。这种封装方式具有制造工艺成熟、可大规模生产、尺寸小、功耗低、可自动化制造等优点。SMD封装的LED显示屏适用于P2至P10像素间距的户外显示屏。然而，SMD封装受限于每个灯珠的物理尺寸，通常比COB封装的元件尺寸稍大，点间距也相应较大。

2. COB封装

COB封装是将多个LED裸芯片直接贴附在PCB板上，然后将整个模组完整封胶。这种封装方式省去了支架，流程更加简单，单个封装结构中可包含大量像素，进一步缩小了点间距。提升显示细腻度。COB封装产品主要集中在小间距以及微间距系列产品中。

COB 封装还致力于解决 LED 显示屏的散热难题。通过将 LED 芯片直接贴在高反光率的镜面金属基板上，这种方式不仅无电镀、无回流焊、无贴片工序，有效降低了生产工序，节约了生产成本。

综上所述，LED显示屏封装是通过特定的工艺将LED芯片与其他组件集成在一起，以提高其性能和稳定性。SMD和COB是目前最主流的两种封装方式，各有其特点和适用场景。SMD封装适合大规模生产和中等像素间距的显示屏，而COB封装则在小间距和高分辨率显示屏中更具优势。
